RM16X3馬達驅動型電位器

系　列：RM16X3

規　格：請參考如下簡介

詳細規格書

馬達電位器型號：	RM16X3
名稱：	馬達驅動型旋轉型電位器
主要規格:	外形尺寸：19.5mm；額定功率：0.2W；全回轉角度：300°±10° ；馬達工作電壓： 4～6V DC (4.5V DC Standard 標準) 馬達最大工作電流：100mA；工作溫度：-10℃～70℃；旋轉壽命：10,000次以上；
產品特點：	可以通過馬達驅動控制軸柄旋轉,密封性好，電路、軸形及軸長可以選擇。
應用領域：	主要適用于功放音響、家庭影院、舞臺設備、醫療設備，玩具、還可使用其它家用電器上面，主要起音量調節、調壓、調速等作用。

RM16X3馬達電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩：100~400gf.cm
2、Total Rotational Angle 旋轉角度：300°±10°　
3、Start torque 起動力矩：120~420gf.cm
4、Shaft Stop Strength 止檔強度：≥ 6 Kgf.cm
5、Shaft Wobble (mm p-p) 軸擺動：Within(0.7xL/30)mm p-p

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線：A\B\C
3、Rating Power 額定功率：0.2W
4、Max. Operating Voltage 最大工作電壓：50V AC / 20V DC
5、Residual Resistance殘留電阻：R1,2≤10Ω;R2,3≤20Ω
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 500V
6、Dielectric Voltage 耐電壓：1 Minute at AC 500V
7、Motor Operation Voltage馬達工作電壓：4V～6V DC (4.5V DC Standard 標準)
8、Motor Max Operation Current馬達最大工作電流：100mA

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：10,000 cycles Min

Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

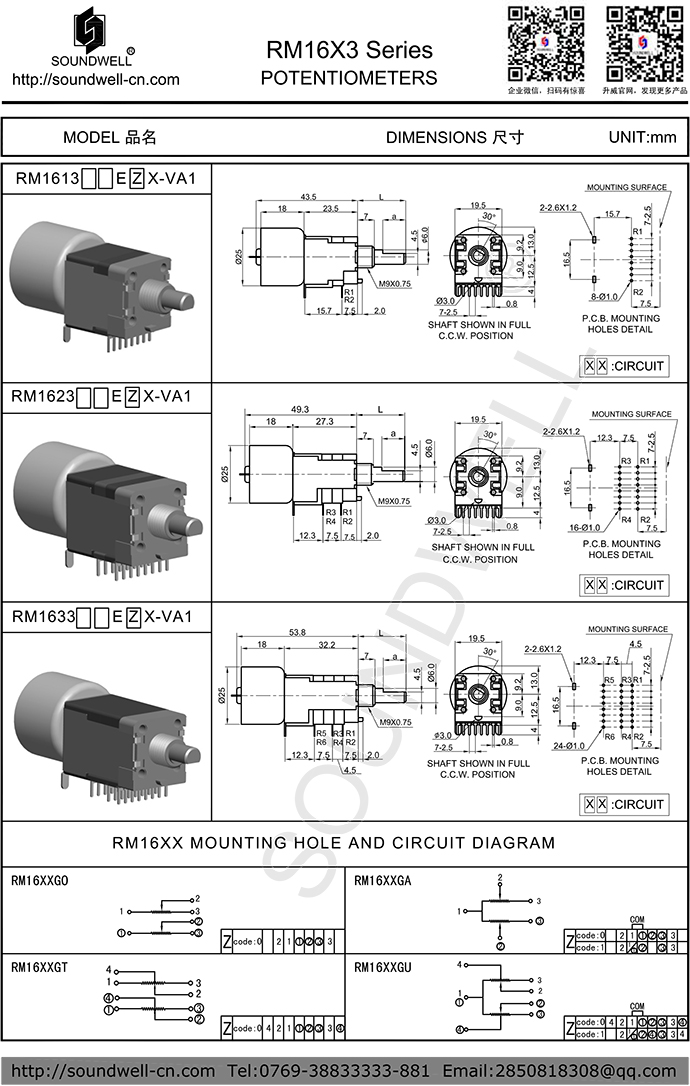

下載RM16X3馬達電位器-1.pdf

RM16X3馬達電位器
