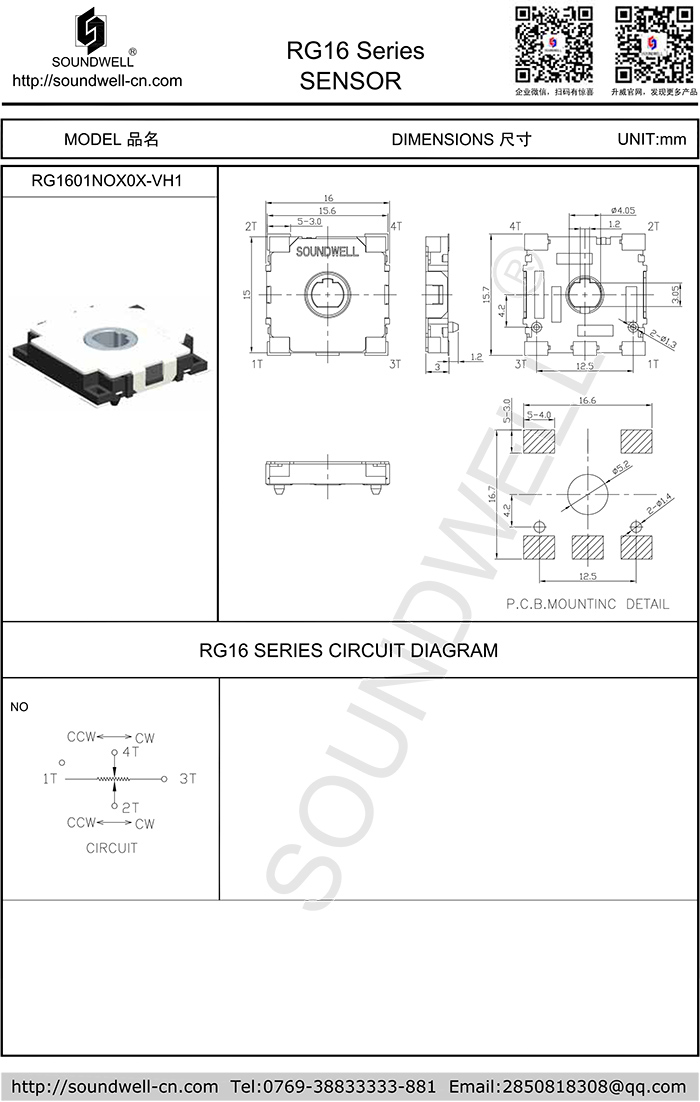

| 電位器傳感器型號： | RG16 |
| 名稱： | 電位器式傳感器 |
| 主要規格: | 外形尺寸：16mm 額定功率: 0.1W； 電氣可變角度: 340°； 線性保證范圍:320°； 線性誤差：±3%； 旋轉力矩：1~5mN.m； 工作溫度：-40°C to 120°C； 旋轉壽命：100,000次； |
| 產品特點： | 超薄型，可表面貼裝，阻值360°不間斷變化。 |
| 應用領域： | 該產品目前主要適用于汽車空調、音響、導航及其它電氣設備，通過機械的角位移輸入量轉換為與其成一定函數關系的電阻或電壓輸出，主要起功能控制，空調模式、風量調節等作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Effective electrical angle 電氣可變角度：340° ±2°
2、Rotational Torque 旋轉力矩：1~5mN.m
3、Push-Pull Strength of Shaft 推拔強度：20N
4、Side thrust strength of the knob 軸的垂直押引強度：5N
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total resistance 全阻值：10K±30%
2、Rated power 額定功率：0.1W
3、Line error 線性誤差: ±3%
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：100,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
